Elac Concentro

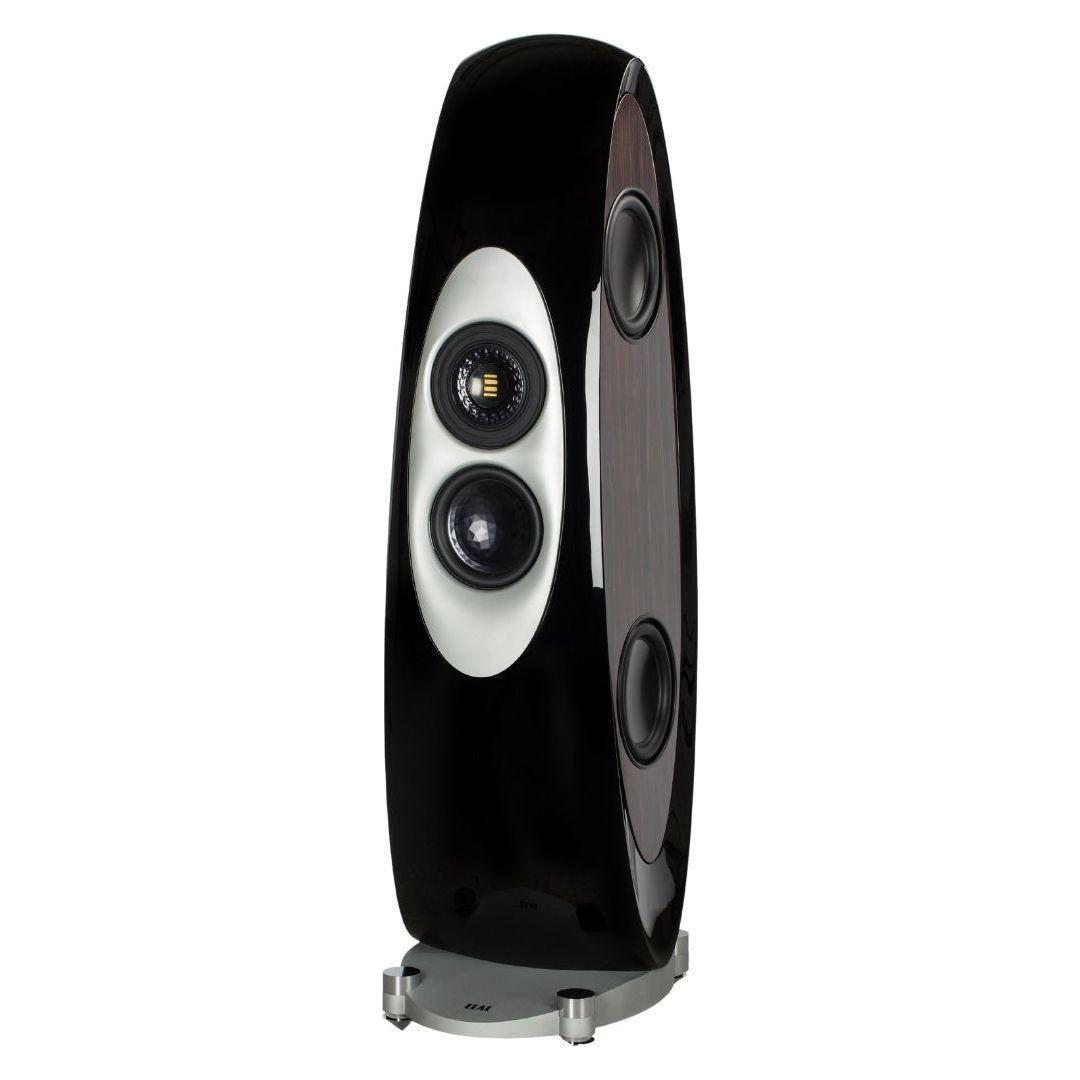

Die ELAC Concentro setzt Maßstäbe im Bau von Lautsprechern. Entwickelt aus der Motivation heraus, den 90. Geburtstag von ELAC gebührend zu feiern, entstand ein Lautsprecher mit einem einzigartigen Design und herausragender Technologie.

Durch die Verwendung von Aluminium können Resonanzen, die die Linearität herkömmlicher Papiermembranen beeinträchtigen, außerhalb des Betriebsfrequenzbereichs des Treibers platziert werden. Die Motorstruktur verfügt über eine große Schwingspule mit 3 Zoll Durchmesser mit übergroßem Magnet und einem belüfteten Polschuh zur Erhöhung der Belastbarkeit, für eine präzise Wiedergabe von Bassfrequenzen, die sauber, klar und kraftvoll sind.Die Tiefton-Chassis werden in einer von ELAC entwickelten Aluminium-Sandwich-Bauweise gefertigt. In einem besonderen Klebeverfahren wird hierzu eine 0,3 mm starke Aluminiumschicht mit einem Zellstoff-Konus zu einer Sandwich-Membrane verbunden. Im Zusammenspiel mit der LLD-Technolgie, die für einen linearen Antrieb der Membran im nahezu gesamten Wirkungsbereich sorgt, ergeben sich eine hervorragende Präzision in der Wiedergabe bis in die tiefsten Frequenzen, gepaart mit unfassbaren Reserven in der Dynamik.

Die auffällige Oberfläche der Kristallfolie ist mehr als nur ein attraktives Designmerkmal. Die Mittel-/Tieftöner des Concentro verwenden die Kristallmembran (zum Patent angemeldet) und das Design basiert auf der Aluminium-Sandwich-AS-Technologie von ELAC. Die kristallförmige inverse Aluminiumkalotte wird in einem speziellen Klebeverfahren mit der Papiermembran zu der gewünschten Sandwich-Konstruktion verbunden. Die Aluminiumfolienprägung ähnelt der Oberfläche eines großen Kristalls und versteift die Aluminiumkuppel, wodurch Resonanzen verringert und Verfärbungen minimiert werden, während gleichzeitig die Belastbarkeit und Dynamik verbessert werden.

Der ELAC JET-Hochtöner ist einer der legendärsten Hochtöner in der Hi-Fi-Branche und hat mit seiner außergewöhnlich transparenten und mühelosen Klangwiedergabe weltweite Berühmtheit erlangt. Der JET-Hochtöner ist die Perfektionierung des berühmten Air Motion Transformers des Lautsprecherpioniers Dr. Oskar Heil. Sein Prinzip: Eine mäanderförmig gefaltete Folienmembran wird durch ein starkes Magnetsystem angetrieben. Das Resultat sind ein hoher Wirkungsgrad und außergewöhnliche Dynamik und ein linearerer Frequenzgang bis 50 kHz. Kernstück des JET-Hochtöners ist die gefaltete Folienmembran. Mit einer Faltenbreite von nur 0,84 mm verlangt die Herstellung des JET vor allem Präzision. Bei den Arbeitsschritten des Faltens und der Montage der Membran, die besonders viel Feingefühl erfordern, ist Handarbeit unerlässlich. Um die Wiederholgenauigkeit zu verbessern und gleichbleibende Qualität auch bei größerer Menge zu gewährleisten, haben wir uns für die Teilautomatisierung der Fertigung entschieden. Die absolut verlässliche Präzision des Roboters beim Verkleben und Handling ist damit die ideale Ergänzung der unersetzlichen Handarbeit.

Die Bodenplatte der Concentro wird aus einem Stück Aluminium hergestellt. Mittels einer CNC-Fräse werden alle Konturen aus dem Material ausgearbeitet, anschließend wird die dann noch 24 kg schwere Bodenplatte glasperlengestrahlt und eloxiert. Die großzügig dimensionierten Spikes gewährleisten eine perfekte Stabilität und ideale Kopplung mit jedem Fußbodenbelag.

Technische Daten:
• Hochtöner: JET 5
• Mitteltöner:70 / 140 mm AS-XR Ring Radiator
• Tiefmitteltöner:220 mm AS-XR Konus
• Bassreflexrohre:2 x 120 × 350 mm, beidseitig verrundet
• Tieftöner:4 x 250 mm AS
• Prinzip:Bassreflex
• Übergangsfrequenzen:120 | 360 | 2700 Hz
• Frequenzbereich (IEC268-5):18 50 000 Hz
• Empfindlichkeit:90 dB / 2,83 V / m
• Empfohlene Verstärkerleistung:80 600 W / Kanal
• Geeignet für Verstärker von … bis:4 8 Ù
• Nenn- | Musikbelastbarkeit:400 | 600 W
• Nennimpedanz:4 Ù
• Anschlussklemmen:5-Wege; Bi-Wiring
• Magnetische Schirmung:Nein
• Gewicht:140 kg
• Maße (B x H x T):460 x 1680 x 610 mm mit Spikes
