Epos ES-7N

Viele Epos-Kunden fragten nach einem kleineren Lautsprecher, so dass die Entwicklungsgruppe einen kleineren "Baby-EPOS" kreierte. Dieser Lautsprecher sollte besonders kompakt sein, so klein, dass er zum Beispiel zu typischen IKEA-Designs passt. Aber wie kann man ihn herstellen? Vor allem kleinere Lautsprecher bereiten den Designern große Kopfschmerzen. Das hat etwas mit der Größe der vorderen Schallwand und dem Einfluss der kleinen Schallwand auf die Ansprechkurve eines Lautsprechers zu tun. Ein Design für einen freien Raum sollte sich von einem Design unterscheiden, das nahe an einer Wand oder in einem Bücherregal spielt.

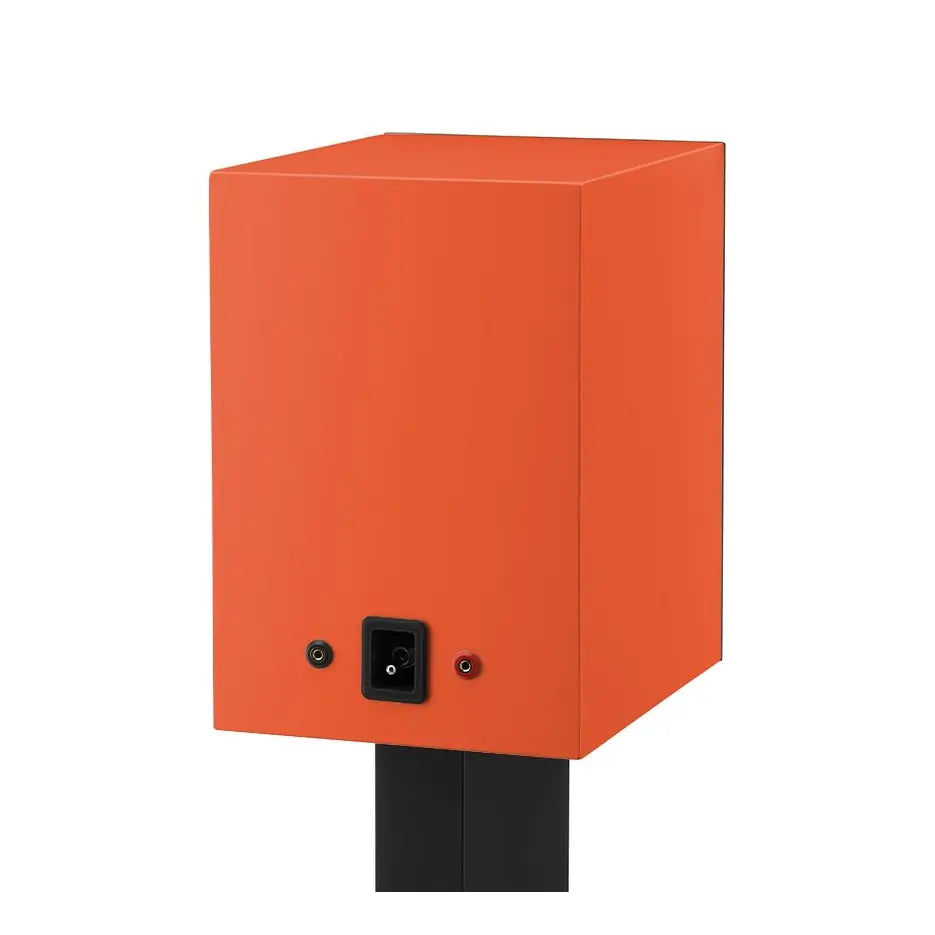

Um in einem halbfreien Raum (in einiger Entfernung von einer Wand) und an einer Wand arbeiten zu können, kann der Frequenzweichenfilter mit einem Schalter auf der Rückseite des Lautsprechers geändert werden. Jetzt können Sie den Standort Ihrer Lautsprecher frei wählen, ohne Kompromisse bei der tonalen Ausgewogenheit einzugehen.

Das Gehäuse besteht aus 2x8mm MDF-Platten mit einer verlustreichen Dämpfungsschicht dazwischen, um unerwünschte Resonanzen der Box selbst zu kontrollieren. Ein zusätzlicher Holzklotz auf der Oberseite trägt zur Optimierung des Stereobildes bei. Nur eine einzige Verstrebung war nötig, um das Gehäuse leise zu machen. Vier Einsätze an der Unterseite nehmen 4mm-Schrauben auf, und der Lautsprecher wird mit Silikongummispikes für eine gute Isolierung zwischen dem Lautsprecher und dem Boden geliefert. Der Ständer für die EPOS ES-7N sollte etwa 70 cm hoch sein.

Die Port-Röhre ist etwas knifflig, da sie an der Seite des Gehäuses sitzt - nicht der beste Platz, wenn man die Röhrenleistung der stehenden Wellen im Gehäuse minimieren will. Die Lösung ist schließlich ein gebogener Port, der in der Mitte zwischen den beiden Seitenteilen endet. Er verfügt über selektive, gedämpfte Belüftungslöcher in der Mitte und steuert so die Leistung im kritischen Mittenband sehr gut. Die Anordnung der Lautsprecher für beide Stereokanäle ist asymmetrisch - bitte platzieren Sie den Hochtöner für eine optimale Leistung nach innen.

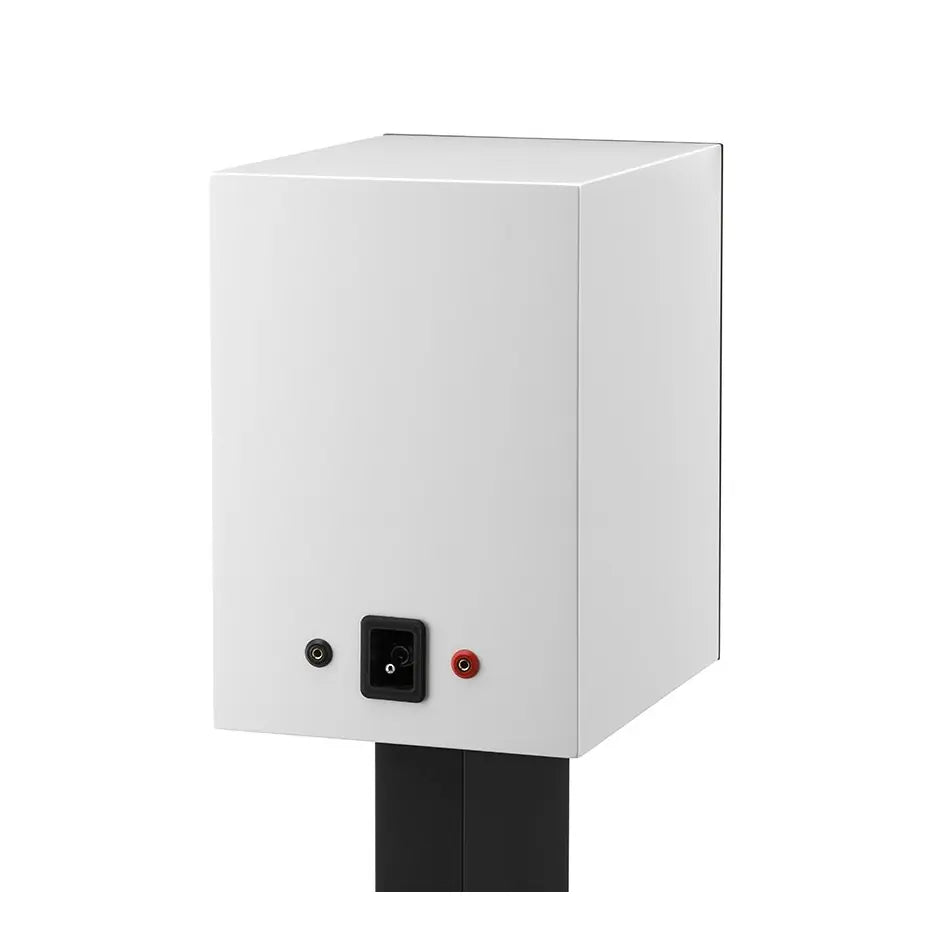

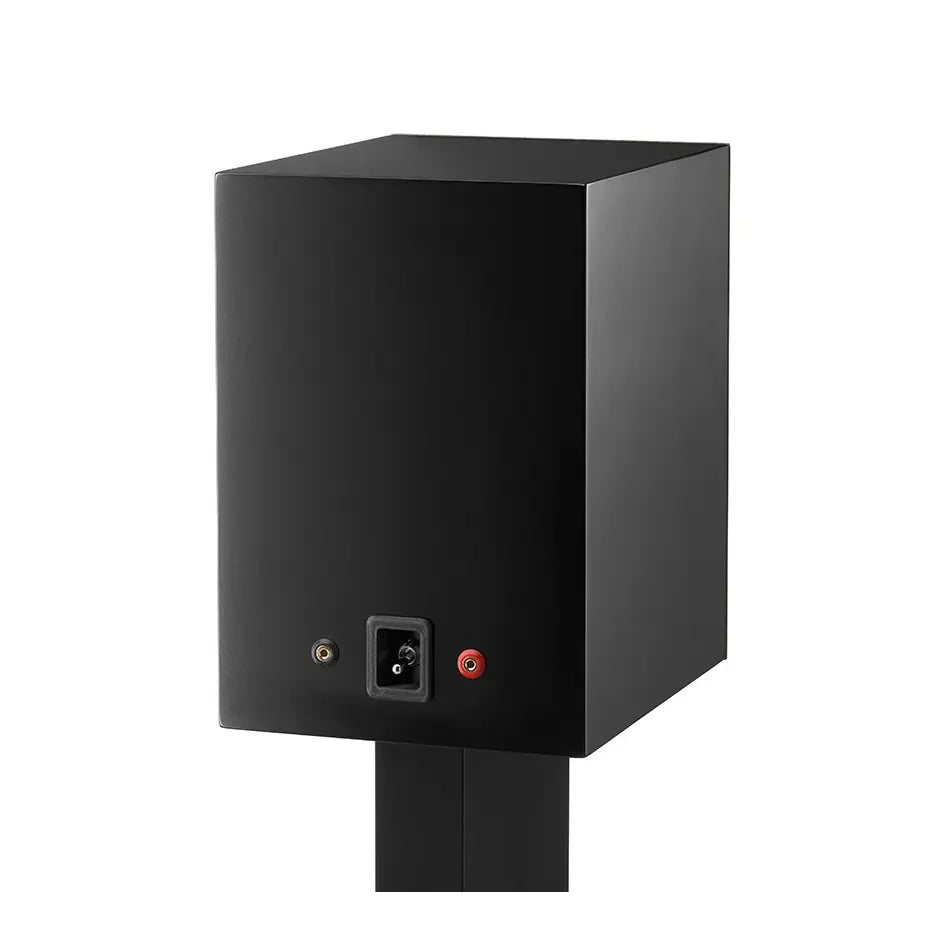

Die Frequenzweiche verfügt über einen Schalter, mit dem Sie zwischen zwei Versionen der tonalen Balance wählen können. Wenn sich der Schalter in der oberen Position befindet, ist die beste Aufstellung in einem Abstand von 30 bis 50 cm von einer Wand. In der unteren Position sollte der Lautsprecher in der Nähe einer Wand oder in einem Bücherregal spielen. Bitte probieren Sie beide Positionen aus, um das beste Ergebnis in Ihrem Raum zu erzielen. Das Filter selbst verwendet eine Mischung aus PP-Kondensatoren, Polyesterkondensatoren und verlustarmen Elektrolytkondensatoren; fast alle Induktivitäten sind Luftkerne, und die wichtigen Widerstände sind allesamt nicht-induktive Sonderanfertigungen. Wie immer bei EPOS-Lautsprechern werden alle Bauteile nach Gehör ausgewählt.

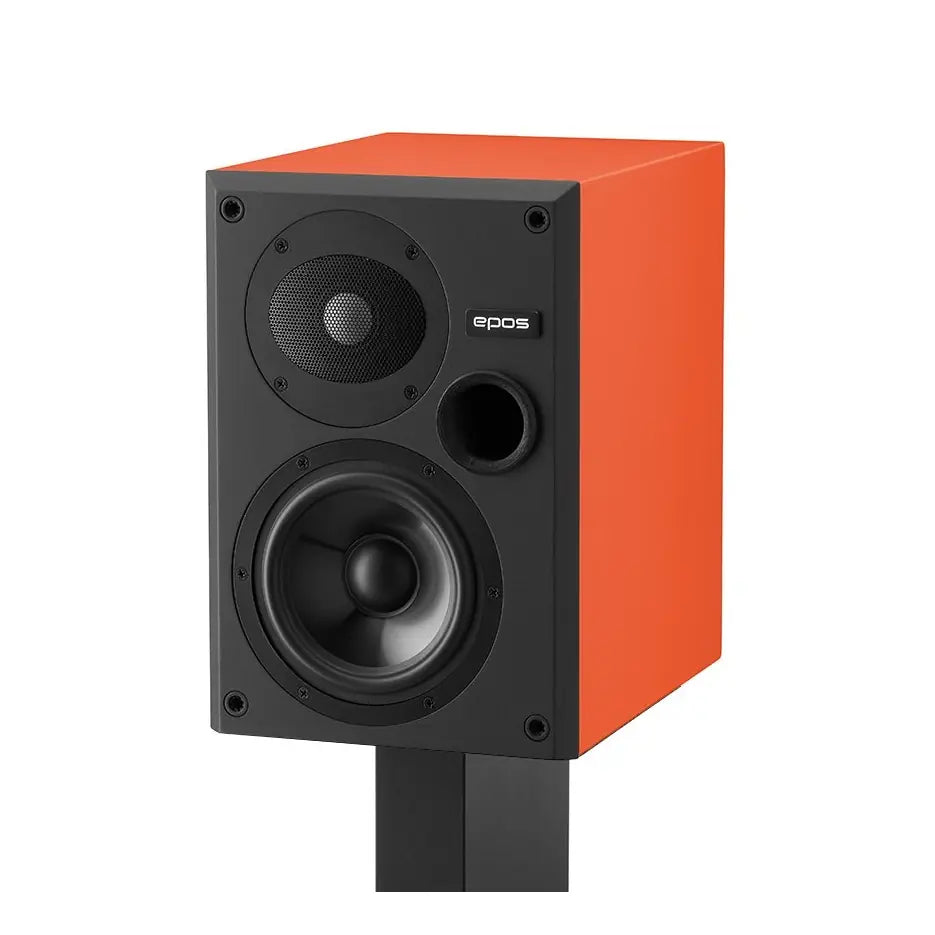

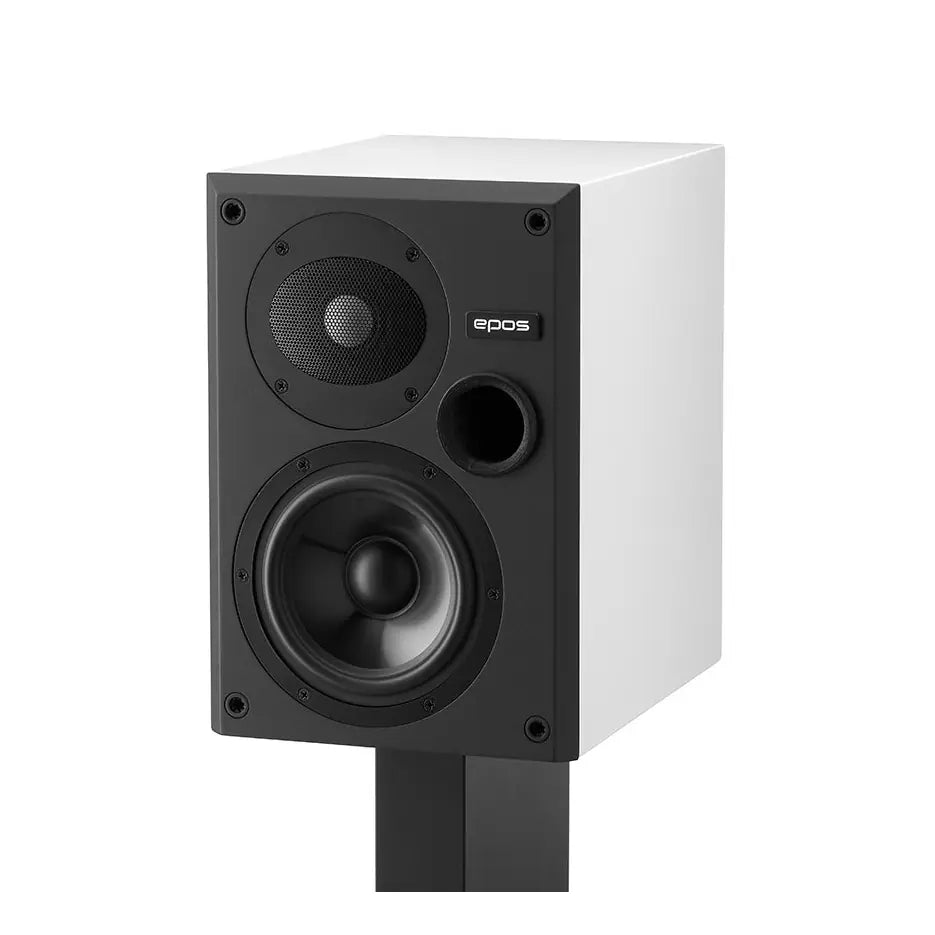

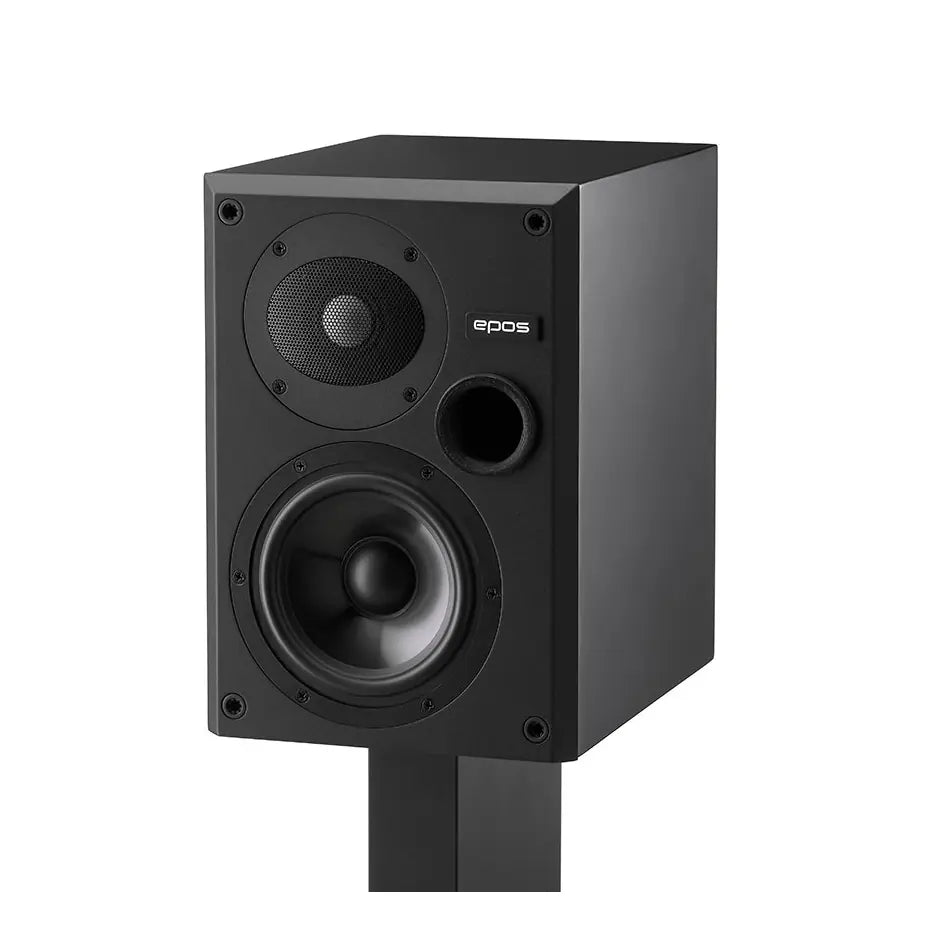

Der Tieftöner ist ein neues Design, bei dem - ähnlich wie beim ES-14N - glimmergefüllte Polypropylenmembranen im Spritzgussverfahren hergestellt werden. Eine Gummisicke mit geringer Hysterese und eine hochtemperaturbeständige Nomex-Spinne sorgen für eine lineare Aufhängung mit guter Kontrolle über höhere Auslenkungen. Die 30-mm-Schwingspule mit Glasfaser-/Epoxy-Former arbeitet in einem Magnetsystem mit einem Impedanzkontrollring, um Verzerrungen und Intermodulationen zu minimieren. Ein Doppelmagnet kompensiert das Streufeld und erhöht die Kraft der Spule. Wie bei allen kleinen Lautsprechern dieser Art muss die Frequenzweiche nahe am Treiber liegen, und der Kompensationsmagnet hilft, Wechselwirkungen mit den Induktivitäten des Filters zu vermeiden.

Der Hochtöner des ES-7N ist identisch mit dem Hochtöner des ES-14N und verleiht dem neuen Modell die gleiche Spitzenqualität. Es handelt sich um eine 28-mm-Schwingspule auf einer keramikbeschichteten Kalotte aus einer Aluminiumlegierung mit einem leistungsstarken Ferritmagneten und optimierter Luftströmung zwischen den Kavitäten. Der Hochtöner verwendet kein Ferrofluid im Spalt, um eine stabile Temperatur und eine geringe Kompression zu gewährleisten.

Technische Daten:
• Impedanz: 4 Ohm, mindestens 3 Ohm bei 15kHz
• Empfindlichkeit: 2,83V, 1m: 86dB/89dB
• Tieftöner: 130mm PP-Konus-Tieftöner
• Hochtöner: 28mm keramikbeschichtete Aluminium-Kalotte
• Übergangsfrequenz: 2.000 Hz
• Abmessungen:290 x 200 x 270 mm (HWD)
• Ständer: empfohlene Höhe etwa 700 mm
• Gewicht: 7,6 kg
