T+A PA 3100 HV

Beschreibung

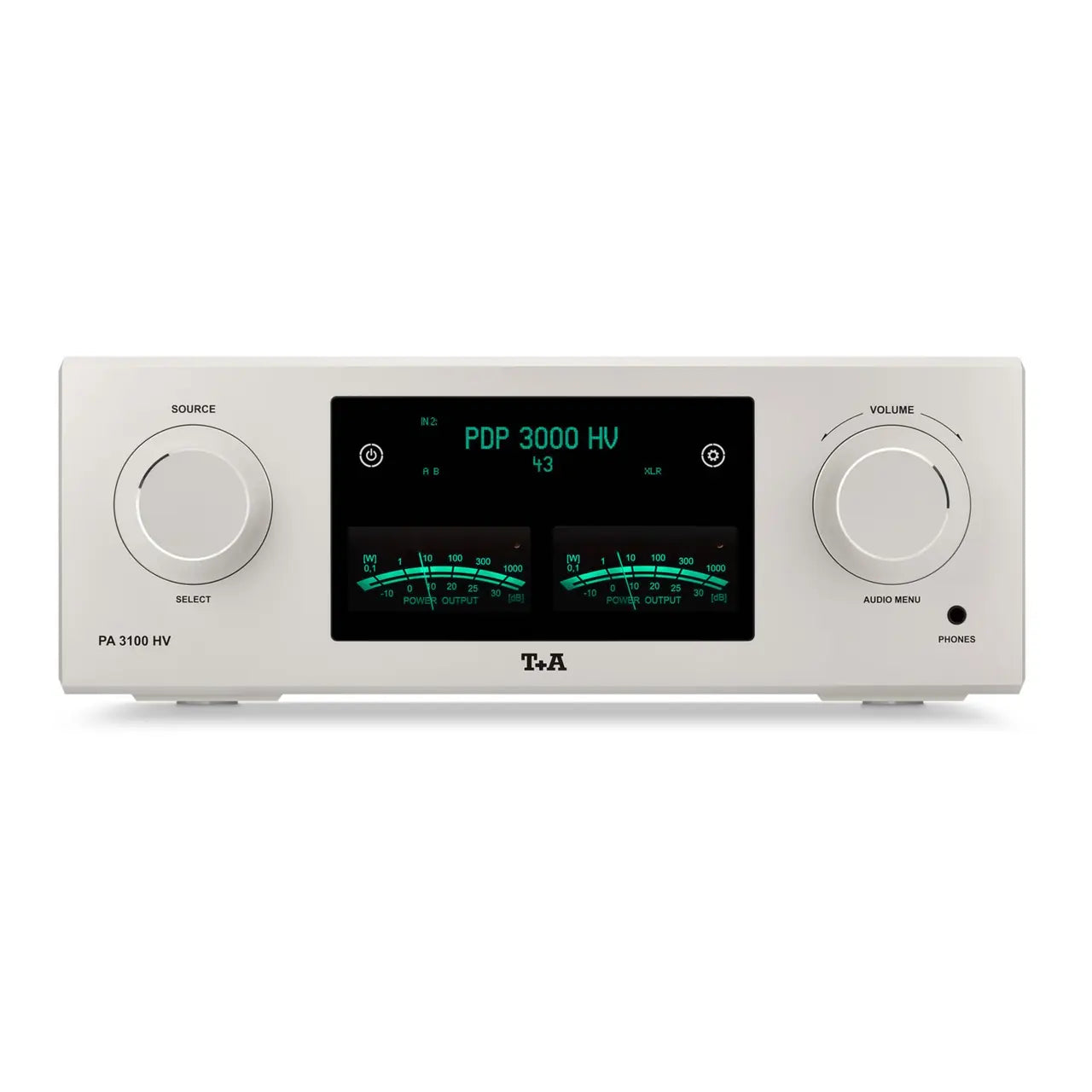

Der PA 3100 HV basiert auf dem überragenden Vollverstärker PA 3000 HV und ist in den meisten Baugruppen identisch. Der sofort sichtbare Unterschied sind zwei VU-Meter in der Front, die die abgegebene Leistung pro Kanal logarithmisch in Watt an 4 Ohm anzeigen. Des Weiteren wurde ein neues Konzept für das Analognetzteil und die Spannungsversorgung ähnlich wie im A 3000 HV entwickelt. So ist es möglich, das zusätzliche Netzteil PS 3000 HV anzuschließen und die Stabilität, Qualität und Leistung der gesamten Spannungsversorgung nochmals zu erhöhen. Durch eine Überarbeitung der Vorverstärkersektionen konnte der Klang ebenfalls verbessert werden.

Der PA 3100 HV ist wie alle HV-Geräte konsequent symmetrisch und kanalgetrennt aufgebaut und in Compartments unterteilt. Die Vorverstärkerplatinen mit Eingangsteil, Lautstärkeregelung und der Hochspannungsverstärker beäusedeckel und eliminieren elektromagnetische Ein±üsse durch ihren symmetrischen Aufbau. Das Compartment besteht aus dickwandigen Aluminiumplatten und ist vollständig von den Leistungsendstufen, der Strom- und Spannungsversorgung und den Lautsprecherausgängen im unteren Compartment getrennt und abgeschirmt.

Technische Daten
Vorstufe
Frequenzgang + 0 / - 3 dB
• 0,5 Hz -300 kHz
Fremd- / Geräuschspannungsabstand
• 105 / 110 dB
Klirrfaktor
• < 0,001%
Intermodulation
• < 0,001 %
Kanaltrennung
• > 90 dB
Eingangsempfindlichkeit nominal Hochpegel (RCA)
• 7 x 250 mVeff ... 6 Veff / 20 kOhm
Eingangsempfindlichkeit nominal Symetrisch (XLR)
• 4 x 500 mVeff ... 12 Veff / 5 kOhm
Ausgänge
Kopfhörer
• 50 Ohm
1 x Recorder
• 250 mVeff / 100 Ohm
PRE out Cinch
• nom 1 Veff, max 9,5 Veff / 50 Ohm
PRE out XLR
• nom 1,45 Veff, max 19,6 Veff / 50 Ohm
Endstufe
Nennleistung pro Kanal an 8 Ohm
• 300 Watt
Nennleistung pro Kanal an 4 Ohm
• 500 Watt
Impulsleistung an 8 Ohm
• 380 Watt
Impulsleistung an 4 Ohm
• 700 Watt
Leistungsbandbreite
• 1 Hz - 150 kHz
Frequenzgang + 0 / - 3 dB
• 0,5 Hz - 180 kHz
Anstiegsgeschwindigkeit
• 60 V/µs
Dämpfungsfaktor
• > 65
Geräuschspannungsabstand
• > 115 dB
Klirrfaktor
• < 0,03 %
Siebung
• 120000 µF

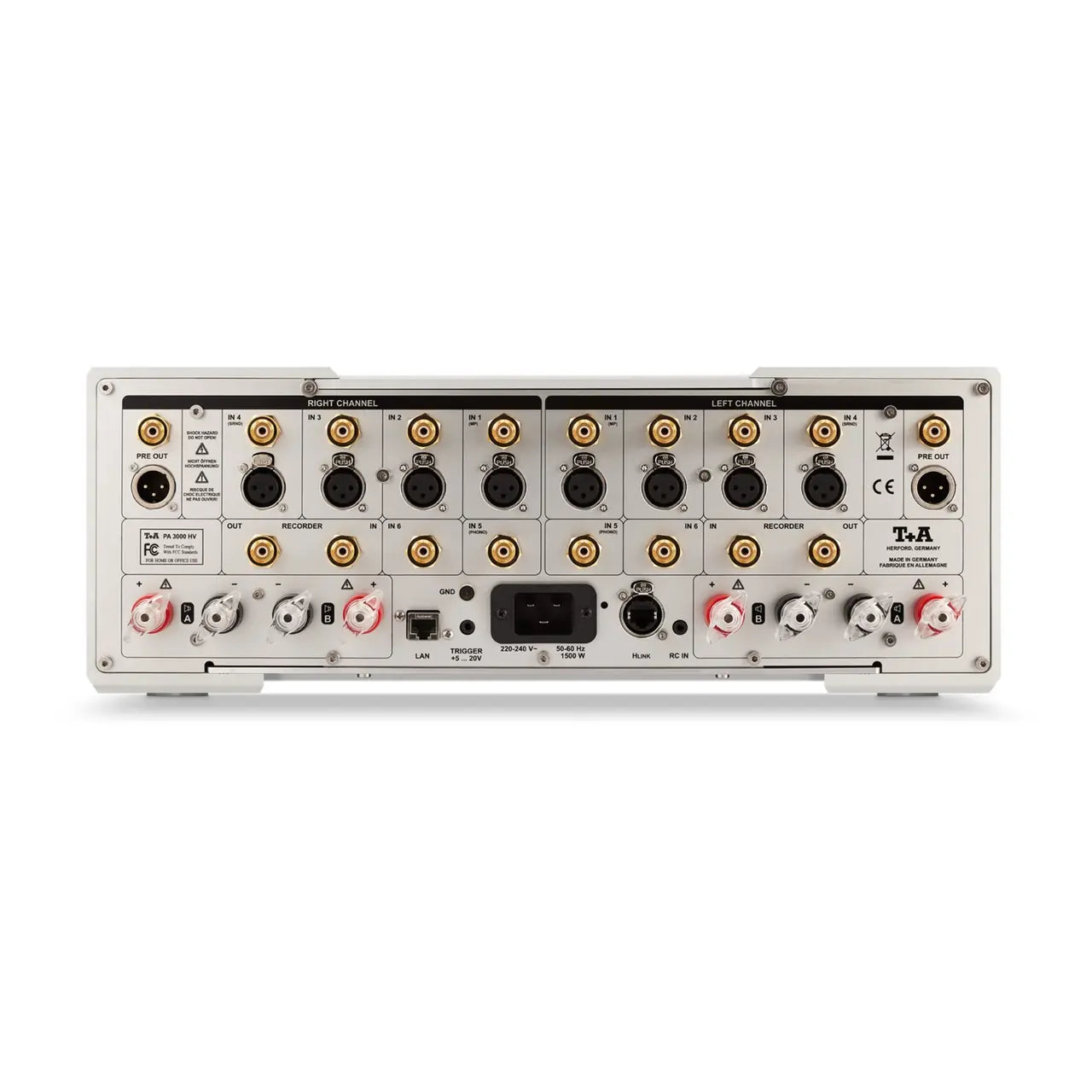

Anschluss / Zubehör / Abmessungen
Netzanschluss
• Netzan. 110 V/60 Hz oder 220/240 V/50 Hz
Standbybetrieb
• < 0,5 W
Fernbedienung
• F 3001
zusätzliche Ausstattung
• Triggereingang +5 ... 20 V für Ferneinschaltung
• Eingang 4 konfigurierbar als Frontkanal für Surrounddecoder
• Anschluss für Zusatznetzteil PS 3000 HV
• LAN Anschluss für Home Automation Systeme
Optionales Zubehör
• PS 3000 HV Netzteil | PH HV MM oder MC Phono Modul | APM Signalprozessormodul | Power Three HD (Carbon) | Power Bar | Audio Quad (Carbon) | Speaker Hex (Carbon) | HV-Individual Ausführung (Individuelle Wunschfarben auf Anfrage)| IP control
Abmessungen (H x B x T)
• 17 x 46 x 46 cm
Gewicht
• 38 kg
Technische Änderungen vorbehalten!
