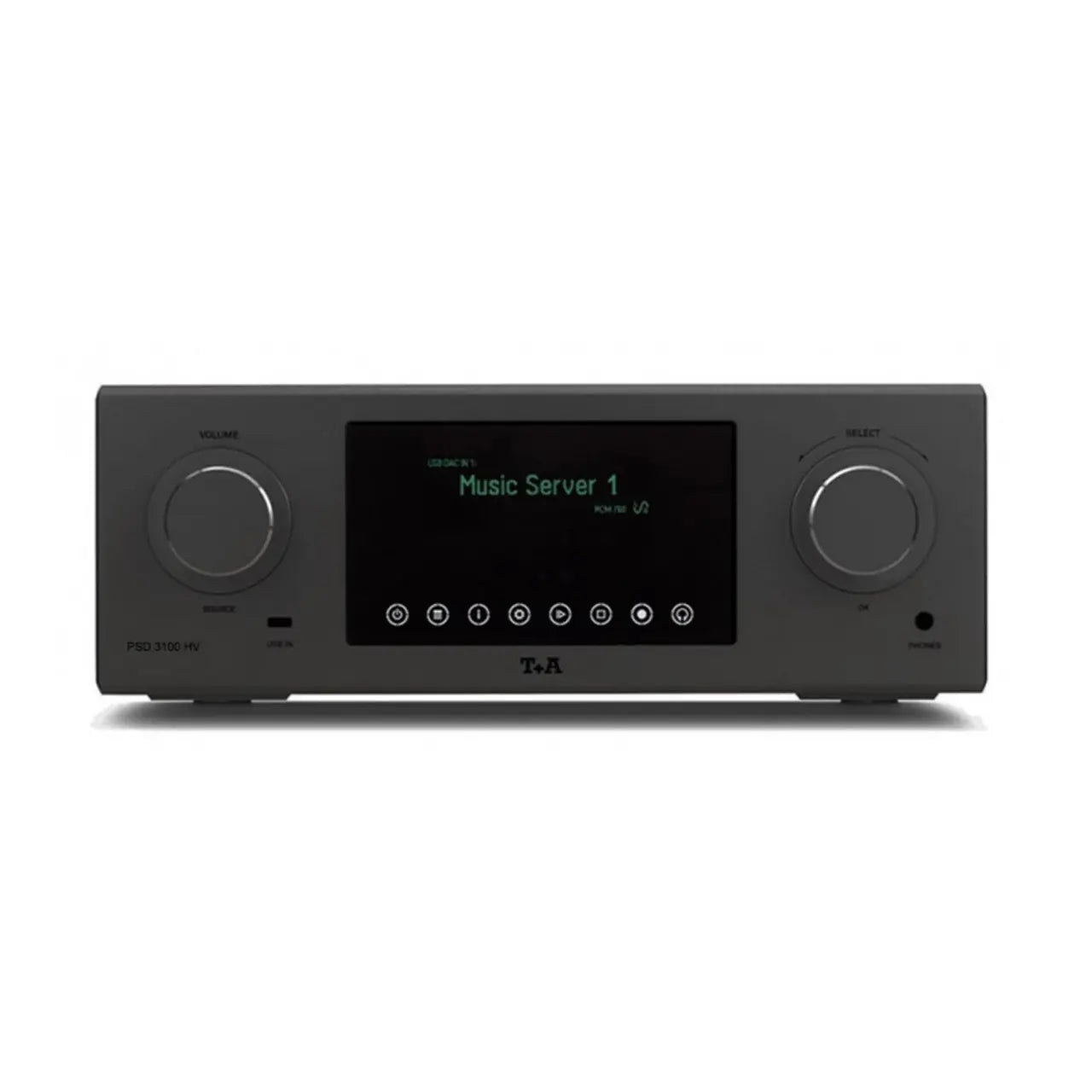

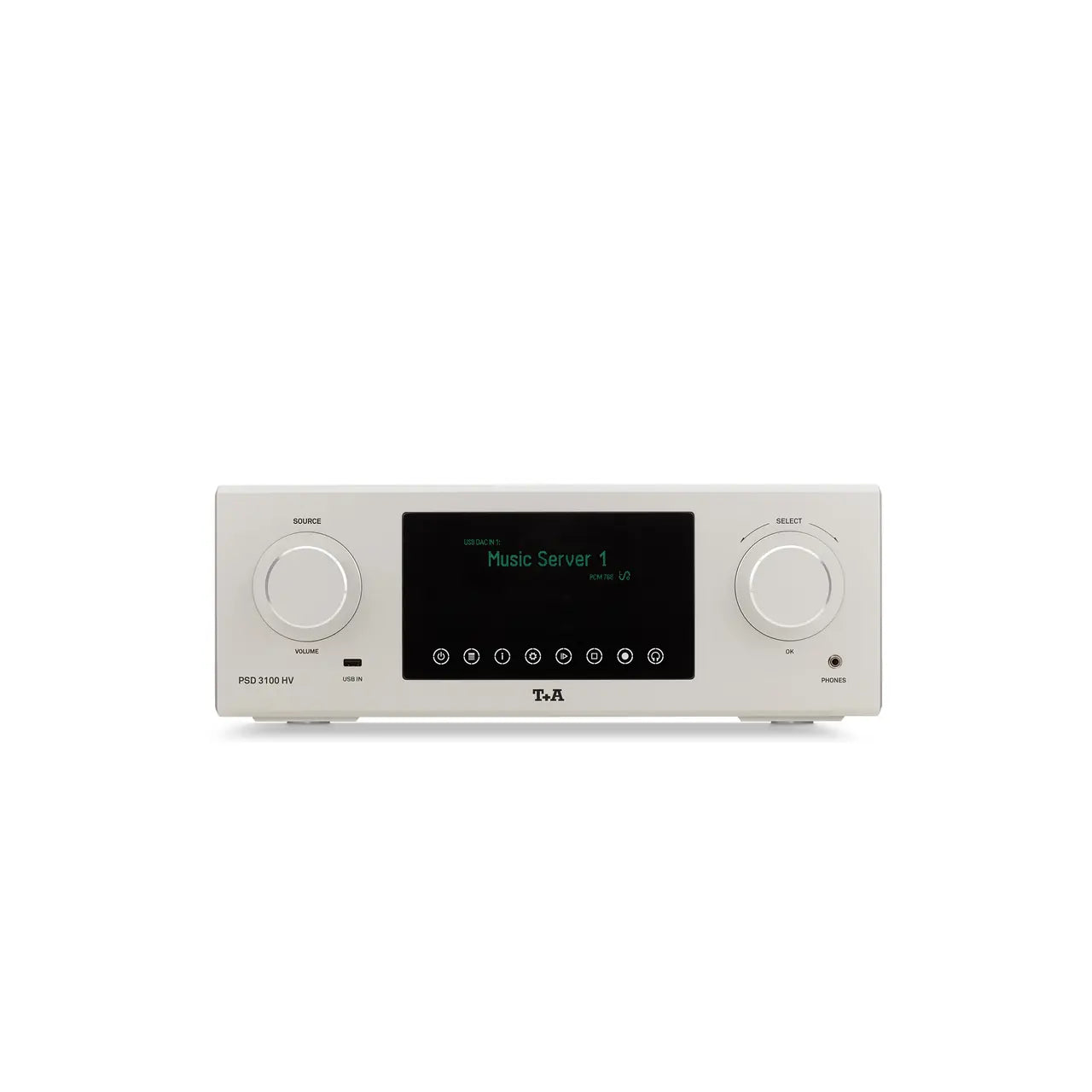

T+A PSD 3100 HV

Der Vorverstärker-Streaming-DAC

Der PSD 3100 HV wurde unter der Maßgabe entwickelt, die Leistungsfähigkeit unserer besten Vorverstärker und Wandler mit der bequemen Nutzung eines Multi Source Players zu kombinieren. Beginnend mit professionellen digitalen Eingängen über FM, FM-HD, DAB+ Radiowiedergabe, Bluetooth und Connect Diensten bis zum Streaming lokaler und globaler Internet- und Netzwerkquellen wandelt der PSD 3100 HV alles Digitale direkt in höchstwertige analoge Signale und wird damit zur konsequent audiophilen Lösung für all jene, deren Musiksammlung das Zeitalter der CD hinter sich gelassen hat. Der PSD 3100 HV ist der universelle Steuerzentrale für eine High End Anlage, an die nur noch entsprechende Endstufen oder Aktivlautsprecher angeschlossen werden müssen. Zeitgleich verkörpert er unser kompromisslos wissenschaftliches Vorgehen: beste Wiedergabequalität ohne schädliche Wechselwirkungen zwischen den unterschiedlichen analogen und digitalen Baugruppen ist in einem Multifunktionsgerät nur durch die Kombination einzigartiger Technologien und jahrzehntelanger Erfahrung möglich.

Ein Herzstück des PSD 3100 HV stellt eine unter audiophilen Gesichtspunkten konstruierte Netzwerkplatine dar, deren Aufgabe in der Verarbeitung eingehender WLAN-, LAN- sowie USB-Master-Mode-Signale und dem Zugriff auf hochwertige Streaming Dienste wie Tidal, Qobuz und Deezer besteht. Für lokale Anwendungen streamt der neue T+A Streamingclient der 3. Generation PCM Daten bis zu einer Qualität von 192/32 (HD) und DSD Dateien bis zu einer Auflösung von DSD 256 direkt aus dem Netzwerk.
Neben außergewöhnlich hoher Wiedergabequalität liegt der Fokus des Streamingclients auf einem ebenso hohen Bedienkomfort: Der kostenlose airable Service managed Streamingdienste und Internetradiostationen, wodurch die komplette Verwaltung automatisiert im Hintergrund erfolgen kann. Den lange Zeit existierenden Widerspruch zwischen der Übertragung mobiler Daten und Wiedergabequalität überwindet der PSD 3100 HV durch den konsequenten Einsatz hochwertiger und komfortabler Verbindungstandards, welche selbst unkomprimierte Flac-Dateien ohne Qualitätseinbußen übertragen können.
Zusätzlich zu dem im Streaming Client integriertem Zugang zum Internetradio ermöglicht der PSD 3100 HV drei weitere Radiodienste: FM, FM-HD und DAB+. Deren außergewöhnlich hohe Klangqualität wird durch die verwendete digitale Zwischenfrequenz, Demodulation und Stereo-Decoderendstufe garantiert, während die hohe Empfindlichkeit den PSD befähigt, selbst schwache Signale zu empfangen und sauber aufzubereiten: Nur die intelligente Kombination all dieser Eigenschaften lässt die klassischste aller Signalquellen sowohl am Kabel als auch an Antennen ausgezeichnet klingen.

Durch einen in HV Technologie diskret aufgebauten Class A Vorverstärker, die relaisgesteuerte Lautstärkeregelung mit Balance und Loudness-Funktion, abschaltbarer Klangregelung, sowie die verwendeten Doppel Mono „State of the Art Ausgangsstufen wird der PSD 3100 HV zusätzlich ein erstklassiger Vorverstärker. Seine hochwertigen XLR- und asymmetrischen RCA-Ausgänge stellen die Signalbrücke zu Endstufen und Aktivlautsprechern dar, während Kopfhörer über einen symmetrischen 4,4 mm Pentaconn-Kopfhörerausgang verbunden werden können. Damit jeder beliebige Kopfhörer mühelos angesteuert werden kann, bezieht der Ausgang sein Signal von einem speziellen Hochleistungskopfhörerverstärker, der nicht nur ausgezeichnet klingt, sondern sehr spannungsstabil und stromlieferfähig ist.

Das Digital Connecting Board des PSD 3100 HV bildet die komplette Bandbreite aller modernen digitalen Quellen ab: professionelle AES/EBU, BNC sowie optische und coaxiale SP/DIF-Eingänge sind ebenso vorhanden wie zwei HDMI- Eingänge und ein HDMI-Ausgang. Sie alle ermöglichen den Anschluss beliebiger externer Quellen wie Set-Top-Boxen, Laufwerke und Zuspieler. Die IPA-LINK Buchse ist für den Anschluss unseres Referenz SACD Laufwerkes PDT 3100 HV vorgesehen und überträgt dessen Daten in voller Auflösung. Der auf dem Thesycon-Chip basierende USB B (Device Mode) Eingang ermöglicht die Verarbeitung vom PC bis zu DSD 512 und PCM 768 durch die nachfolgenden Wandlerbausteine.

Technische Daten
Vorverstärker
• Frequenzgang +0 /-3dB: 0,5 Hz - 300 kHz
• Fremd-/Geräuschspannungsabstand: 108 / 112 dB
• Klirrfaktor | Intermodulation | Kanaltrennung: < 0,001 % | < 0,001 % | > 108 dB
• Eingangsempfindlichkeit nominal: Hochpegel (Cinch) 250 mVeff ... 9 Veff / 24 kOhm / Analogausgang Cinch | XLR: nom 1 Veff, max 9,5 Veff / 20 Ohm | nom 1,45 Veff, max 19,6 Veff / 40 Ohm
Kopfhörerausgang
• 4,4 mm Pentaconn (6 Ohm)

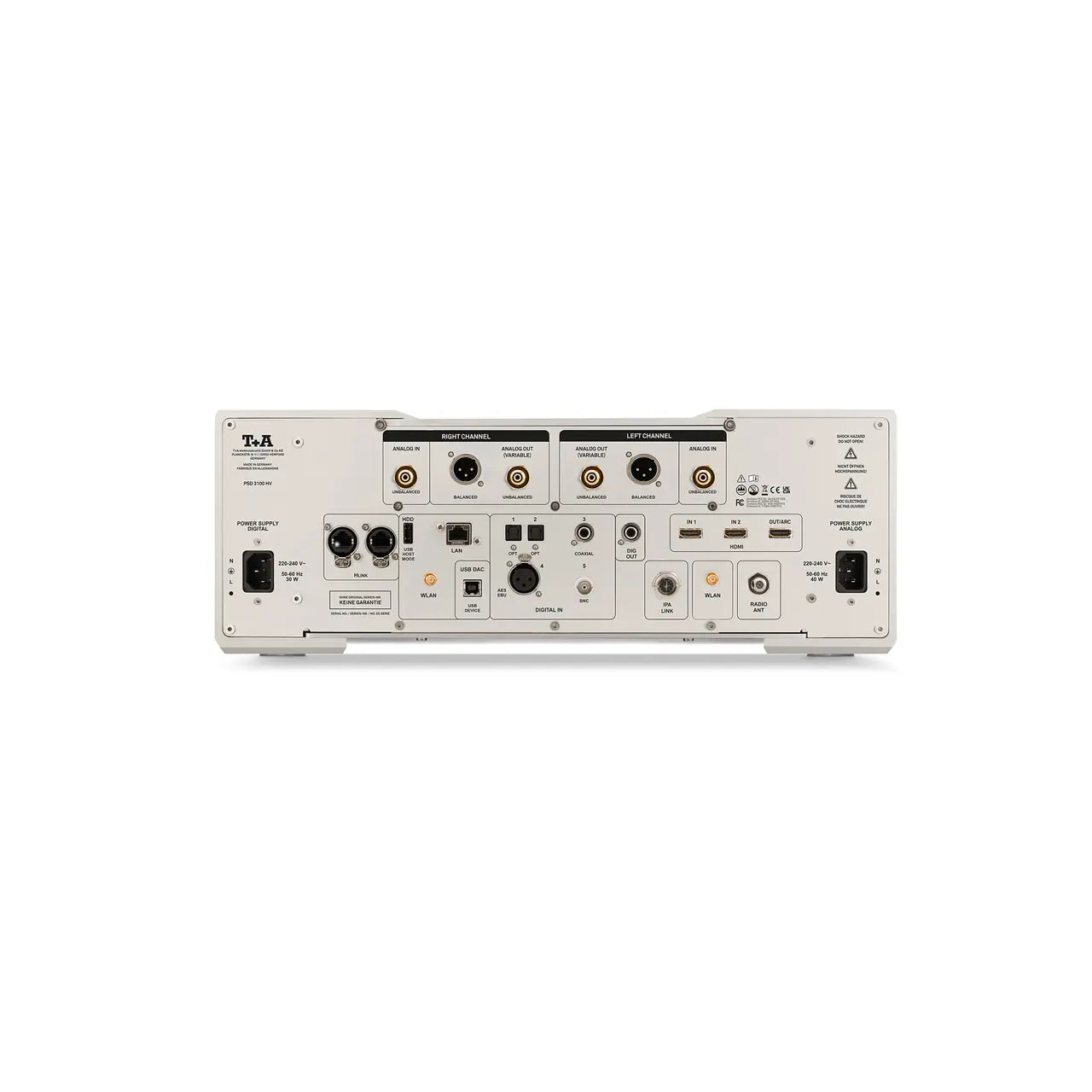

Anschlüsse
• 1 x AES-EBU 32...192 kHz / 16-24 Bit
• 4 x S/P-DIF: 1 x Standard Coax
• 1 x hochwertige BNC 32...192 kHz / 16-24 Bit,
• 2 x optische TOS-Link 32...192 kHz / 16-24 Bit
• 1 x USB DAC: Device-Mode mit max. 768 kSps (PCM) und DSD 512*, unterstützt asynchrone Datenübertragung. *DSD 512 nur von einem Windows PC mit installiertem Treiber oder von einem Linux PC mit Kernel 4.4 oder höher.
• 2 x USB Master-Mode für USB-Massenspeicher (Stick oder HDD)
• 2 x HDMI IN, 1 x HDMI OUT mit ARC
• 1 x IPA (LVDS)
• Netzwerkanschluss: LAN: Fast Ethernet 10/100/1000 Base-T, WLAN: 802.11 b/g/n
D/A-Wandler
• PCM: Doppel-Differential-Quadruple-Converter mit vier 32-Bit Sigma-Delta D/A-Wandlern pro Kanal. 705,6 / 768 kSps Wandlungsrate
• DSD: T+A-True-1Bit DSD D/A-Wandler, bis zu DSD 512 (24,5 MHz), nativer Bitstream
• Upsampling (PCM)
• T+A-Signalprozessor synchrones Upsampling mit 4 wählbaren Oversamplingalgorithmen. FIR kurz, FIR lang, Bezier/IIR, Bezier
• Analogfilter: Phasenlineares Besselfilter 3. Ordnung, schaltbar mit 60 oder 120 kHz Grenzfrequenz
• Frequenzgang: PCM 44.1 kSps: 2 Hz - 20 kHz, PCM 48 kSps: 2 Hz - 22 kHz / DSD 64: 2 Hz - 44 kHz, PCM 96 kSps: 2 Hz - 40 kHz / DSD 128: 2 Hz - 60 kHz, PCM 192 kSps: 2 Hz - 80 kHz / DSD 256: 2 Hz - 80 kHz, PCM 384 kSps: 2 Hz - 100 kHz / DSD 512: 2 Hz - 100 kHz, PCM 768 kSps: 2 Hz - 120 kHz
• Klirrfaktor: < 0.001 %
• Geräuschspannungsabstand: > 117 dB
• Kanaltrennung: > 110 dB
• Streaming Client Modul 3. Generation mit Quad Core Prozessor
Tuner:
• Internet Radio
• Airable Internet Radio Service (> 11000 Stationen weltweit)
• FM, FM-HD: 87,5 - 108 MHz; Empfindlichkeit 1 µV; S/N > 65 dBA
• DAB, DAB+: 168 -240 MHz (Band III); Empfindlichkeit 2,0 µV, S/N > 96 dB
• Features: RDS/RDBS, Stationsname (PS), Programmtyp (PTY), Radiotext (RT), Uhrzeit
Bluetooth
• Bluetooth Standard: A2DP (Audio), AVRCP 1.4 (Control) / aptX® HD, SBC, AAC
Anschluss / Zubehör / Abmessungen
• Netzanschluss: 2 x 110-120 V oder 220-240 V, 50-60 Hz.
• Betrieb: 30 W digital / 40 W analog
• Standby: < 0,5 W
• Abmessungen (B x H x T) / Gewicht: 17 x 46 x 46 cm / 26 kg
• Zubehör: 2x Netzleitung, Fernbedienung F 3100, BNC Adapter
